フレックスリジッド基板
フレキシブル基板とリジッド基板を組み合わせた基板で、基板間の接続にコネクターが不要なため、ノイズの発生を嫌うデジタル機器に最適です。さらに、コネクターレスによる薄型化や3次元的な実装も可能です。多くの高機能部品やカメラを組み込んだ小型モバイル機器やデジタルスチルカメラなどに活用されます。

特徴
- 自由な屈曲性・トータルデザインの自由度UPに貢献
用途
- 家庭用ゲーム機
- スマートデバイス
- ストレージデバイス
- モジュール
- FA機器
- 医療機器
- 事務機器

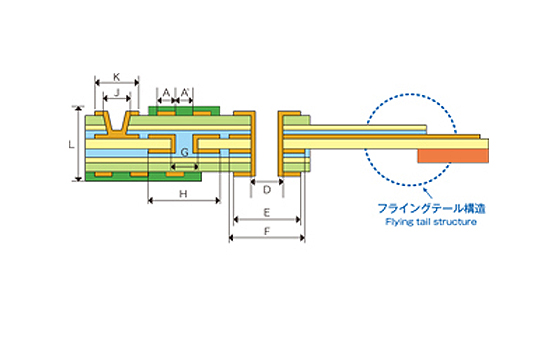

構造例


デザインルール
項目 | 記号 | 2011年 | 2012年 | ||
---|---|---|---|---|---|
パターン/スペース | ビルドアップ層 | A / A' | 75 / 75 | 75/75 | |
コア層 | B / B' | 75 / 75 | 75/75 | ||
フレキ層 | C/C' | 50/75 | 50/50 | ||
貫通スルーホール | ドリル径 | D | 250 | 200 | |
ランド径 | 外層 | E | 500 | 450 | |
内層 | F | 550 | 500 | ||
IVH | ドリル径 | G | 250 | 200 | |
ランド径 | 外層 | H | 500 | 450 | |
内層 | I | 550 | 500 | ||
レーザービア | ビア径 | J | 100 | 100 | |
ビアランド径 | K | 250 | 250 | ||
基板厚み | 4層 | L | 250 | 200 | |
6層 | 450 | 400 |
- 上記は設定値であり、将来断りなく変更する場合があります
